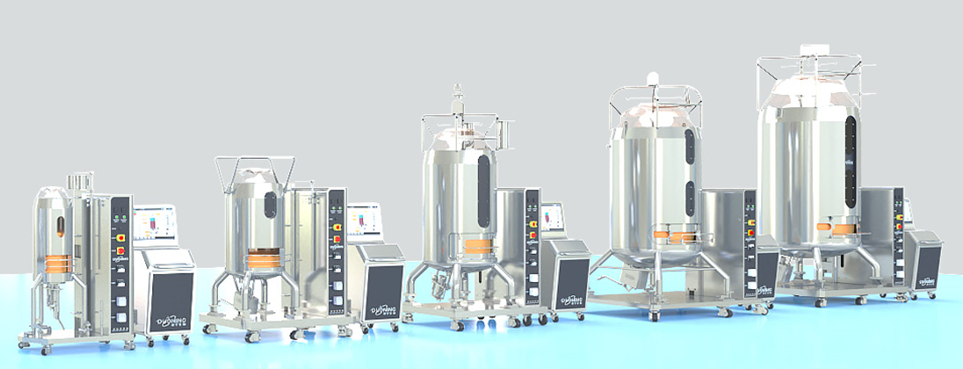

多寧一次性生物反應器DuoBioX? Pro系列采用底部攪拌式罐體設計，可實現從50L-2000L規模生物工藝的連續放大，結合多寧完全自主研發制造的3D一次性細胞培養袋，具有良好的生物相容性優點，其靈活的管路設計，滿足各類復雜的上游工藝過程；其獨特的攪拌通氣一體組合設計，不僅能降低剪切同時又保證了優異的傳質和混勻性能，放大前后工藝一致性好，可廣泛應用于生物制藥工藝研發到GMP生產等各個階段。
產品特點
? 細胞培養袋具有良好的生物相容性，極低的溶出和析出，確保產品的安全性。所有與產品接觸材料均通過CFDA一次性使用系統的相關驗證，符合USP標準。
? 設備使用西門子PLC+WinCC系統，可連接SCADA數據管理系統，所有數據均可被記錄及導出，具備審計追蹤，符合21CFR Part 11法規要求。
? 使用光學溶解氧傳感器，pH 分辨率0.01，控制精度±0.02；DO 分辨率0.1%，控制精度±2%；溫度分辨率0.1℃，控制精度±0.5℃；稱重精度±3‰，壓力精度±2%。

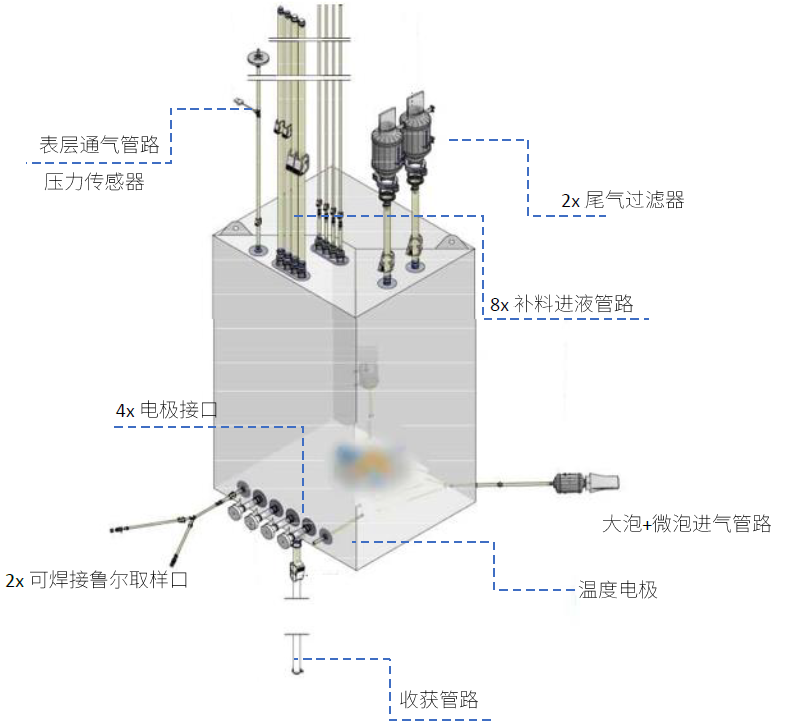

? 默認配置下提供3路氣體出口：大泡底部通氣（0.05vvm氧氣，0.05vvm空氣，0.025vvm二氧化碳），微泡底部通氣(0.025vvm氧氣)，表層通氣（0.05vvm氧氣，0.05vvm空氣）。均使用瑞士福特林或德國寶帝氣體質量流量計。
? 標配1-2路尾氣加熱（視培養袋型號而定）；底部帶傾斜角度的磁力耦合攪拌裝置，轉速0-300rpm，溫度控制范圍20-50℃
? 梅特勒-托利多高精度稱重傳感器單元。
產品優勢
? 硬件：主要零配件皆采用進口一線品牌，提高硬件的產品質量和穩定性，減少故障率
? 軟件：豐富的生物反應器開發經驗，結合各類細胞的培養工藝特點，目前已經形成一套成熟的控制軟件體系。
? 服務：專業的技術服務團隊，生物反應器售后均有專業的技術支持人員提供服務和指導，直到客戶完全熟練使用為止。
? 售后：依托多寧強大的售后服務團隊，在全國各區域及主要城市都設立辦事處，技術及售后問題即時響應。
罐體及I/O柜
型號 | 50 L | 200 L | 500 L | 1000 L | 2000 L |
工作最大體積 | 50 L | 200 L | 500 L | 1000 L | 2000 L |
工作最小體積 | 13 L | 35 L | 100 L | 200 L | 350 L |
夾套耐壓 | 常壓 | 常壓 | 常壓 | 常壓 | 常壓 |
耐溫 | 80℃ | 80℃ | 80℃ | 80℃ | 80℃ |
高徑比 | 2.25:1 | 1.6:1 | 1.5:1 | 1.5:1 | 1.5:1 |
夾套材質 | 304SS | 304SS | 304SS | 304SS | 304SS |
尾氣加熱組件 | 2 | 2 | 2 | 2 | 2 |
培養袋提升裝置 | 無 | 無 | 點動帶保護 | 點動帶保護 | 點動帶保護 |
槳葉 | 3槳斜葉 | 3槳斜葉 | 3槳斜葉 | 3槳斜葉 | 4槳斜葉 |
槳葉直徑 | 21.6 cm(8.5 in) | 21.6 cm(8.5 in) | 26.6 cm(10.5 in) | 31.7 cm(12.5 in) | 41.9 cm (16.5 in) |
槳葉位置 | 正下方 | 15°側下方 | 15°側下方 | 15°側下方 | 15°側下方 |
標準氣體分布器 | 2 μm×1 20 μm×1 0.5 mm×2 1.0 mm×1 | 2 μm×2 20 μm×2 0.5 mm×2 1.0 mm×2 | 20 μm×6 1.0 mm×2
| 20 μm×6 1.0 mm×2 獨立大泡分布管 | 20 μm×8 獨立大泡分布管
|
pH電極 | 1(2可選配) | 2 | 2 | 2 | 2 |
DO電極 | 1(2可選配) | 2 | 2 | 2 | 2 |
CO2電極 | 可選配 | ||||
氣體 | Air，O2，CO2，N2 | ||||
MFC | 標配5，可選配第6個 | ||||
內置蠕動泵 | 2xWatson Marlow 114D 2xWatson Marlow 313D | 2xWatson Marlow 114D 2xWatson Marlow 313D | 2xWatson Marlow 114D 2xWatson Marlow 313D | 2xWatson Marlow 313D 2xWatson Marlow 520 | 2xWatson Marlow 313D 2xWatson Marlow 520 |
外置蠕動泵 | 可選配最大1個 | ||||
溫度控制單元（TCU） | 標配LAUDA風冷VC1200 加熱2.3 kw 冷卻1.2 kw | 標配LAUDA風冷VC1200 加熱2.3 kw 冷卻1.2 kw | 標配LAUDA風冷VC5000 加熱4.5 kw 冷卻5.0 kw | 標配LAUDA風冷 VC10000 加熱7.5 kw 冷卻10.0 kw | 標配LAUDA風冷 VC10000 加熱7.5 kw 冷卻10.0 kw |
稱重腳 | 3 | 4 | 4 | 4 | 4 |
氣源 | Air 200 kPa,O2 200 kPa,CO2 200 kPa, 可選配N2 200 kPa。使用1/4”或1/2”氣管快接 | ||||
IO柜電源 | 由控制柜獲取 | ||||
TCU接口 | TC50 | ||||
體積 | 1140*1650*690 mm | 1340*760*1910 mm | 1420*960*2870 mm | 1650*1088*2846 mm | 1830*1360*3830 mm |
凈重 | 215 kg | 260 kg | 530 kg | 940 kg | 1377 kg |
滿載重 | 265 kg | 460 kg | 1030 kg | 1940 kg | 3377 kg |

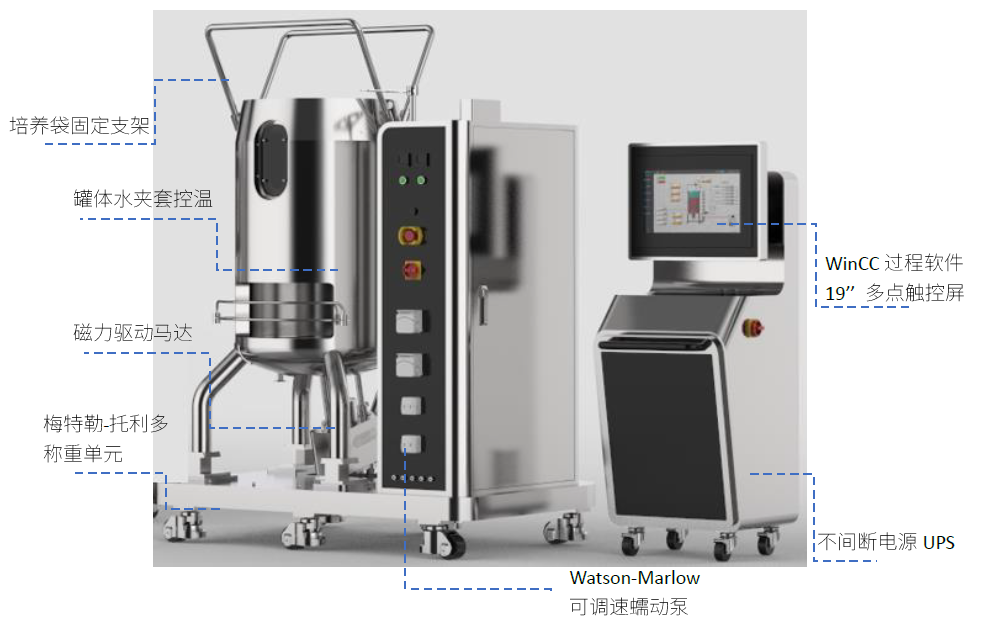

控制柜
硬件 | SIEMENS IPC477E |
體積 | 550*960*1350 mm |
重量 | 89 kg |
觸摸屏 | 19寸（52.4 mm）10點觸摸 |
UPS | 維持傳感器及數據記錄工作30 min |
軟件 | SIEMENS WINCC |
兼容 | 21 CRF Part 11 |
電源 | 220 V，不超過2 kw（不含TCU） |
溫度控制單元(LAUDA)
型號 | VC1200 | VC1200 | VC5000 | VC10000 |
電源 | 220 v， 品字型插頭 | 220 v， 品字型插頭 | 380 v， 工業動力5針插頭 | 380 v， 工業動力5針插頭 |
加熱功率 | 2.3 kw | 2.3 kw | 4.5 kw | 7.5 kw |
制冷功率 | 1.2 kw | 1.2 kw | 5.0 kw | 10.0 kw |
體積 | 450*550*650 mm | 450*550*650 mm | 550*650*970 mm | 650*670*1250 mm |
最小散熱間隔（前后左右） | 20*20*20*20 cm | 20*20*20*20 cm | 50*50*20*20 cm | 50*50*20*20 cm |
凈重 | 54 kg | 57 kg | 98 kg | 147 kg |
容積 | 15 L | 15 L | 33 L | 64 L |
溫控范圍 | -20℃~80℃（低于5℃時需使用防凍液作循環水） | |||
循環水壓 | 3.2 bar Max | |||
循環水流速 | 37 L/min | |||
散熱 | 風冷/水冷 | |||
工作溫度 | 5-40℃ | |||
工作濕度 | 最大 80% 在31℃ | |||
